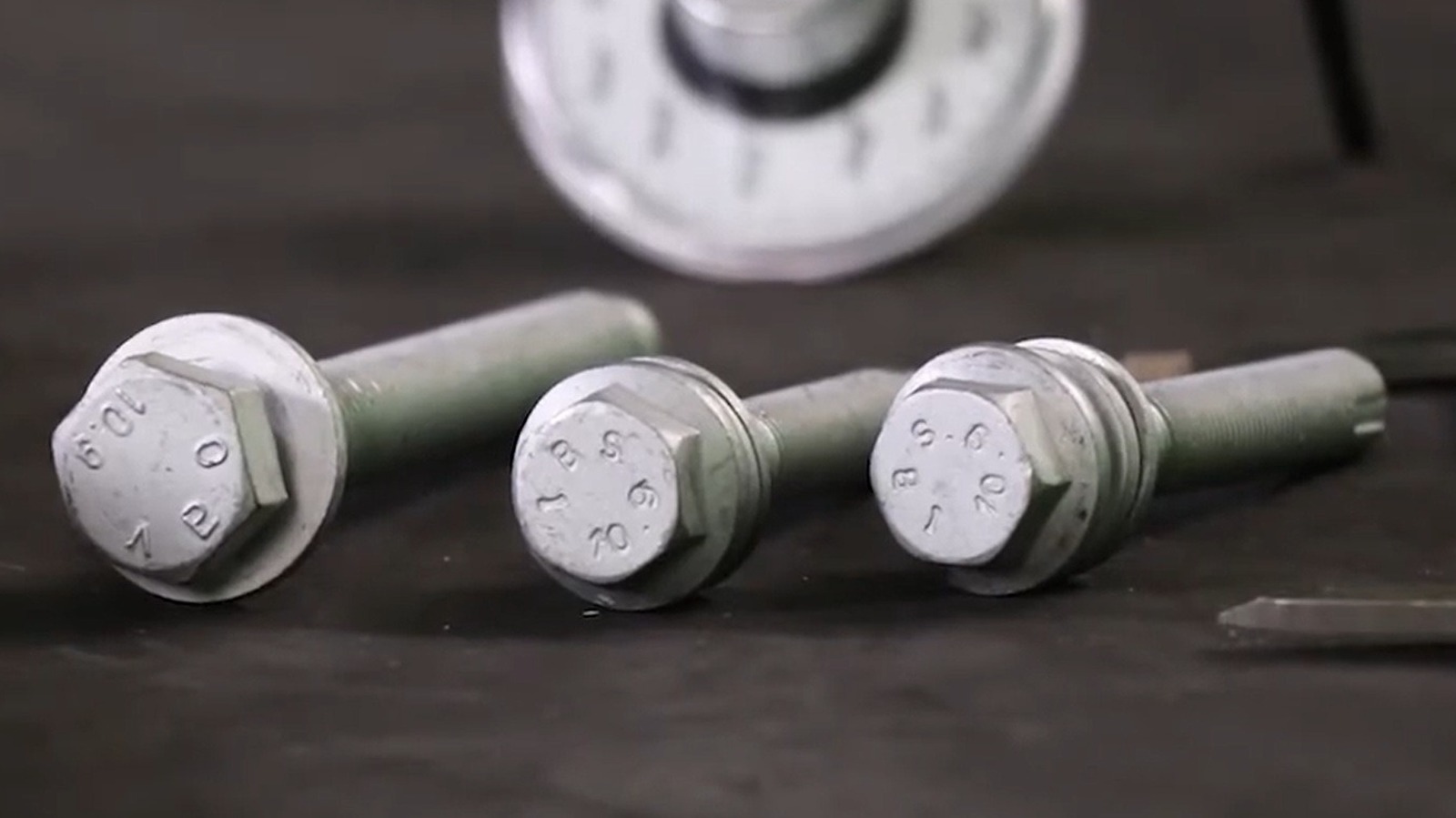

Ваш автомобиль состоит из тысяч отдельных деталей — от проводки до панелей кузова, — все они скреплены сложной сетью крепежных элементов. Эти невоспетые герои бывают разных форм и размеров: от зажимов до винтов, от гаек и болтов до пружин и всего, что между ними. Одним из наиболее важных и несколько неправильно понимаемых этих компонентов является болт специального типа, называемый болтом с пределом крутящего момента или болтом TTY. На первый взгляд, это стандартные болты, хотя и более длинные, но на самом деле они сами по себе являются умными инженерными инструментами.
Проще говоря, болт TTY выполнен как в виде болта, так и в виде эластичного зажима. То, как это работает, не слишком отличается от того, как кто-то соединяет два блока посередине. Представьте себе кусок металла, вытянутый в длину. Он хочет вернуться в свою первоначальную форму, поэтому пытается растянуться, но не может, потому что он к чему-то прикреплен. Болты большего размера работают только до определенного момента; чем больше болт, тем более он устойчив к растяжению. Для этих работ лучше всего подходит болт TTY — он использует эту силу зажима, чтобы обеспечить дополнительное всасывание всего, на что он воздействует, а это означает, что вы, скорее всего, столкнетесь с ними при таких вещах, как распределительные валы или замена прокладки головки блока цилиндров, если она взорвется.
Эти болты должны растягиваться, чтобы достичь желаемого эффекта, а это означает, что их нельзя использовать повторно. Их сила зажима уменьшается уже после одного повторного использования, а это означает, что у вас, скорее всего, возникнут протечки прокладок или другие проблемы. Поэтому всегда рассматривайте болты TTY как предметы одноразового использования. На этом давайте обсудим, для чего именно они используются, как они работают и какие инструменты вам понадобятся, чтобы правильно их закрепить.
Где могут пригодиться эти болты
Эти болты играют более активную роль, чем стандартные болты, действуя одновременно как зажим и крепеж. Основное различие заключается в силе, которую они оказывают; в то время как обычный болт прикладывает только тот крутящий момент, на который его затягивают, эластичность болта TTY означает, что он прилагает дополнительную силу, потому что он хочет вернуться в исходное состояние. Это также означает, что болт TTY испытывает огромную нагрузку во время установки, фактически необратимо повреждая его с момента его правильной затяжки.
На первый взгляд можно усомниться в правдивости болта, который сломается, если его правильно использовать. Собственно, это причина, по которой они так часто используются в приложениях с высоким давлением; поскольку они рассчитаны на максимальный крутящий момент, соответствующий их механическим ограничениям, они особенно полезны при работе с двигателями и высокоточными компонентами ходовой части. Использование болтов с головкой неправильного размера — это урок, который автопроизводители давно усвоили, хотя проблема время от времени возникает — например, это, возможно, главная причина, почему потребители так ненавидели 6,0-литровый двигатель Ford Power Stroke.
Чтобы правильно установить болт TTY, вам понадобится типичный динамометрический ключ и угловой калибр, а также уникальная схема вашей работы, чтобы убедиться, что вы устанавливаете их правильно и в правильном порядке. Правильная затяжка болта TTY, скорее всего, не потребует особых усилий; В конце концов, они спроектированы так, чтобы растягиваться без нелепого давления со стороны пользователя.
Как работают болты TTY?
Болты TTY работают так, как они работают, в зависимости от их конструкции. Традиционный болт функционирует в определенном диапазоне, который находится ниже точки остаточной деформации; Болты TTY работают близко или в пределах этого диапазона, известного как предел текучести. Именно этот метод установки дает им преимущество в названии. Думайте о текучести как о моменте, когда крутящий момент, прикладываемый болтом, начинает выходить на плато. Если вы хотите применить очень постоянный и определенный уровень крутящего момента в течение многих циклов нагрева, более длинная и плоская кривая означает, что болт не потеряет свою зажимную силу.
В этом и заключается магия болтов TTY — они специально разработаны для обеспечения постоянного зажимного усилия в любом месте предела текучести, используя специальную металлургию, термообработку и другие производственные процессы для достижения более высокого предела текучести, чем другие болты — это означает, что вы можете затянуть их более точно, чем другой болт аналогичного диаметра и длины. Это обеспечивает дополнительный уровень точности, чем тот, который обычно достигается с помощью динамометрического ключа, что делает его особенно полезным для зажима компонентов, находящихся под давлением, некоторых металлов, таких как алюминий, и всего, что требует прокладок, чтобы избежать чрезмерного или недостаточного затягивания.
Как и любой другой болт, каждый болт TTY имеет определенный предел текучести и требует регулировки с помощью динамометрического ключа. У каждого двигателя есть свои индивидуальные требования, обычно включающие многоэтапный процесс затяжки с определенным моментом затяжки, выкручивание болта на определенную величину, а затем повторную затяжку в соответствии с другой спецификацией. Более того, на разборных компонентах, таких как головки цилиндров, болты необходимо затягивать в определенном порядке, чтобы предотвратить утечки. Только не перетягивайте их, иначе можно сломать болт и придется его снимать.
