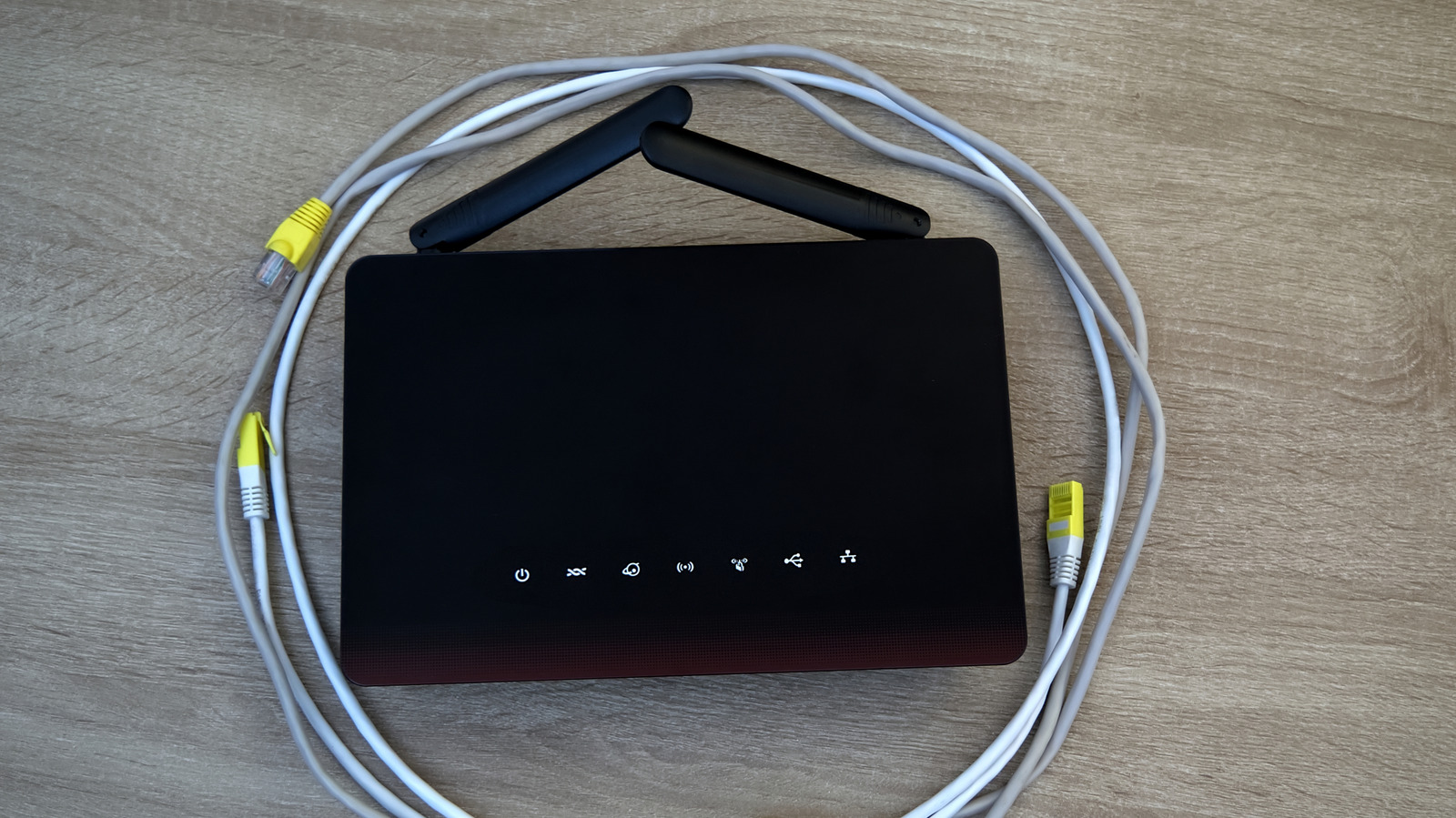

Если вы заметили, что ваша проводная установка не раскрывает весь свой потенциал, несмотря на использование кабеля Ethernet нового поколения, это не обязательно виноват маршрутизатор, модем, коммутатор, док-станция или устройство. Это все равно может быть виноват ваш кабель. Как бы удивительно это ни звучало, слишком сильное сгибание кабеля и зажатие его в узких углах может замедлить скорость интернета и привести к периодическим обрывам соединения. И это то, что вам придется вручную проверить и исправить, чтобы устранить проблему.
Имейте в виду, что изгиб кабелей Ethernet не всегда является проблемой. Важно то, насколько сильно вы их согнете. Вот тут-то и появляется понятие радиуса изгиба. Радиус изгиба в основном указывает на безопасный предел изгиба кабеля Ethernet, т. е. насколько сильно вы можете его согнуть, не влияя на передачу данных и не рискуя повредить. Радиус изгиба определяется как кратный внешнему диаметру кабеля и различается для разных типов кабелей. Например, неэкранированный кабель Ethernet обычно имеет меньший радиус изгиба, чем экранированный кабель, из-за отсутствия экранирующего слоя. Аналогично, радиус изгиба многожильного кабеля Ethernet обычно меньше, чем радиус изгиба сплошного кабеля.
Что касается выяснения радиуса изгиба, то можно обратиться к характеристикам производителя. Большинство указывают его в своих продуктах. Вообще говоря, радиус изгиба может составлять от 4 до 8 внешних диаметров кабеля, в зависимости от его поколения и конструкции. Для непосвященных: оптоволоконные кабели имеют больший радиус изгиба, обычно в 10 раз превышающий внешний диаметр кабеля.
Изгиб в пределах спецификации производителя — это нормально.

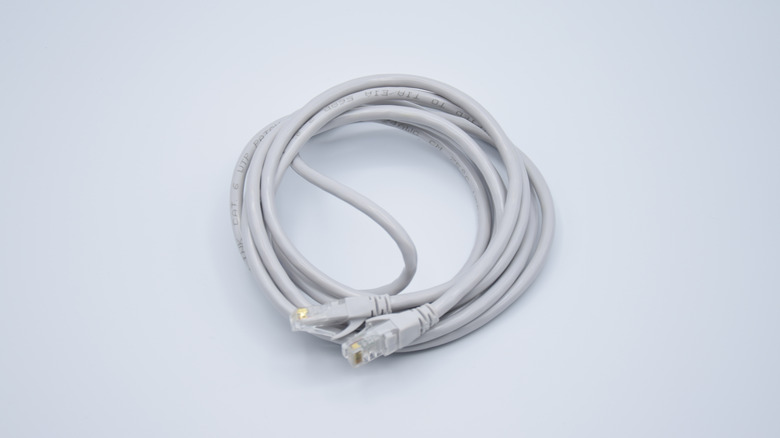

Теперь, когда у вас есть четкое представление о радиусе изгиба, довольно легко определить безопасный предел изгиба для любого кабеля Ethernet, независимо от его типа, поколения или конструкции. Например, если радиус изгиба кабеля равен 5x, а его внешний диаметр равен 6 мм, безопасный предел изгиба составит 30 мм. Если умножить его на два, то получим диаметр круга, в который его можно согнуть, который в данном случае равен 60 мм. Итак, вы можете согнуть этот кабель в круг диаметром 60 мм, не нарушая при этом заданный радиус изгиба. Это общее представление о том, как это работает. И пока вы соблюдаете его при прокладке кабелей Ethernet, производительность и долговечность кабеля практически не страдают.
Конечно, в некоторых случаях добиться этого может быть непросто, особенно если у вас изначально не так много места для работы. Или вы можете случайно согнуть кабели Ethernet сверх того, что рекомендует производитель. Если это произойдет, вы можете заметить снижение скорости интернета и снижение стабильности и надежности соединения. Эти изгибы также увеличивают вероятность перекрестных помех и помех. Если кабель остается согнутым за пределами безопасного предела в течение длительного периода времени, вы рискуете получить необратимое повреждение. По той же причине не следует сгибать кабель Ethernet под углом 90 градусов в форме буквы «L». Вместо этого постарайтесь добиться плавной кривой, принимая во внимание радиус изгиба. Помните, что правильная организация кабелей имеет важное значение при настройке Ethernet.
