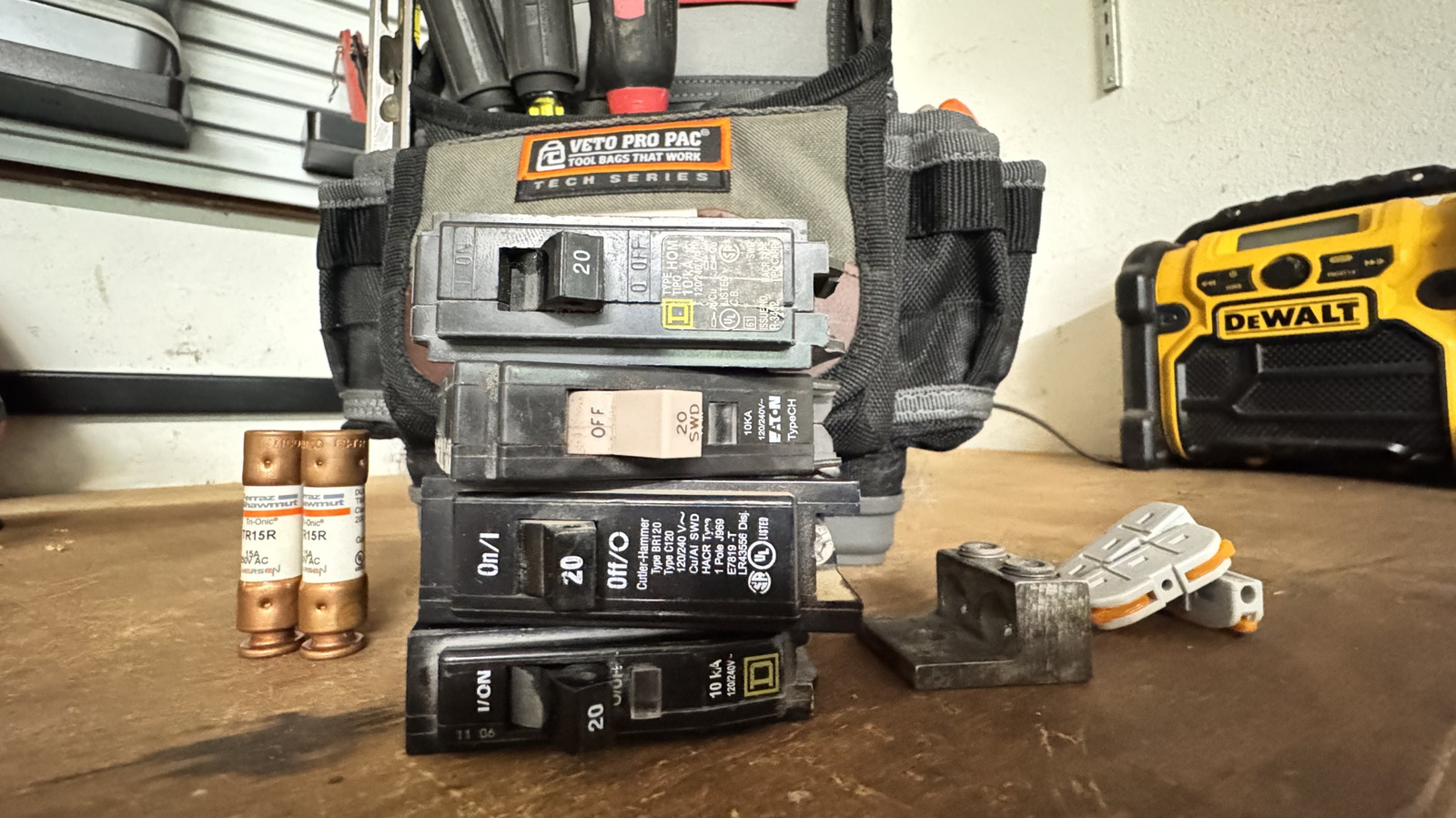

Автоматические выключатели являются важнейшими компонентами любой электропроводной системы. Автоматический выключатель, также известный как устройство защиты от перегрузки по току (OCPD), может иметь самые разные формы — от обычных бытовых автоматических выключателей на 15 А, которые можно найти в большом магазине DIY и которые стоят несколько долларов, до гигантских промышленных выключателей в литом корпусе, рассчитанных на 1600 ампер и стоящих тысячи долларов. Автоматические выключатели могут сильно различаться по форме и функциям, но все они имеют общую функцию: защищать цепь от перегрузки по току, перегрузки и короткого замыкания. Это, в свою очередь, защищает людей, имущество и оборудование.
По мере развития автоматических выключателей на протяжении многих лет стандарты Национальных электротехнических норм (NEC) постоянно развивались, чтобы учитывать их роль и реализацию. Одним из самых давних правил для автоматических выключателей является правило 80%, согласно которому стандартный автоматический выключатель может быть нагружен только до 80% своей номинальной мощности при длительных нагрузках. Происхождение этого правила часто понимают неправильно, поскольку технически его нет в NEC; скорее, его основой являются определенные спецификации NEC и списки UL, регулирующие номиналы выключателей и способы их применения.
Правило 80% — это ограничение нагрузки, налагаемое на выключатель для защиты самого устройства, аналогично тому, как правило 80% применяется к генераторам. Это связано с тем, что в стандартных выключателях используются клеммы, которые не прошли испытания на постоянную работу при 100% номинала выключателя. Существуют также температурные ограничения в средах, где установлены выключатели, например вентиляция, а также количество тепла, выделяемого соседними выключателями. Существуют выключатели, которые специально протестированы на работу при 100% нагрузке в течение неопределенного времени, но они тестируются по-другому, а также требуют соблюдения определенных условий установки, то есть их можно устанавливать только в шкафах с особыми требованиями к пространству и вентиляции.

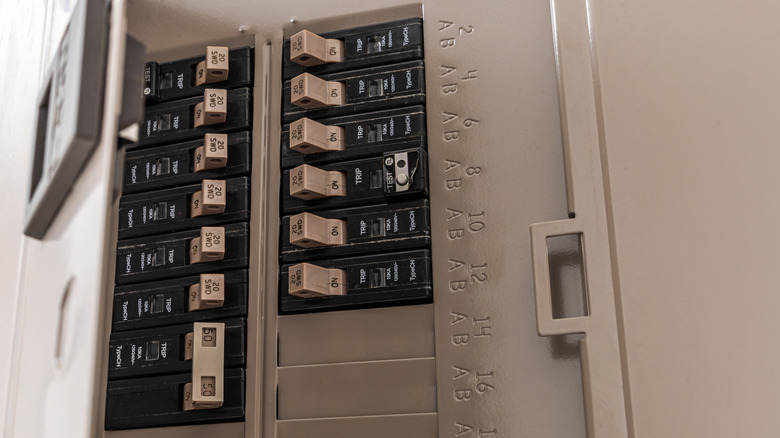

Понимание цепей и автоматических выключателей
Чтобы лучше понять автоматические выключатели (которые отличаются от блоков предохранителей), полезно понять, что такое цепь. Цепь определяется как полный путь, по которому может распространяться электрический ток. Это определение можно применять широко; Резервный генератор, снабжающий ваш дом аварийным электропитанием, представляет собой цепь, а линия электропередачи, соединяющая ваш дом с электросетью, представляет собой цепь. Линия электропередачи, проходящая по улице и питающая десятки домов, также является электрической цепью. Проводящие пути на печатной плате (PCB) составляют электронную схему. Вы поняли идею.
В контексте NEC, а также применительно к жилым и коммерческим зданиям, вы встретите общий термин «ответвленная цепь». Согласно статье 100 NEC 2026, ответвленная цепь — это проводники между последним OCPD и розетками, которые он защищает. Также важно понимать, что розетки не являются розетками — это точки в системе электропроводки, где энергия доступна для использования, это могут быть розетки, освещение, проводка приборов и т. д. OCPD — это автоматический выключатель, который защищает цепь и прерывает ток в случае перегрузки, отключая автоматический выключатель и заставляя цепь размыкаться.
Каждый автоматический выключатель имеет несколько компонентов: корпус, в котором размещены внутренние компоненты, медные контакты, которые пропускают ток при замыкании, механизм, который приводит контакты в размыкание или замыкание, компонент гашения дуги для контроля дуги при прерывании тока и расцепитель для отключения выключателя при определенных условиях перегрузки или неисправности. Эти компоненты и способ их сборки играют определенную роль в том, как испытываются выключатели и в каких условиях им разрешено работать.
Правило 80% применимо только к постоянным нагрузкам и его часто неправильно понимают.
NEC прямо не устанавливает правило 80% – это факт, в котором многие люди ошибаются. Вместо этого правило интерпретируется из статьи 210.20(A) NEC, в которой говорится, что если ответвленная цепь питает непрерывные нагрузки или комбинацию непрерывных и прерывистых нагрузок, номинал OCPD не должен быть меньше, чем прерывистая нагрузка плюс 125% продолжительной нагрузки. NEC определяет непрерывную нагрузку как нагрузку, при которой ожидается, что максимальный ток будет сохраняться в течение 3 часов или более.
Математическая обратная величина 125 % равна 80 % (1 ÷ 1,25 = 0,8), отсюда и правило 80 % при работе с непрерывными (или комбинацией непрерывных и прерывистых) нагрузками. Правило 80% также основано на UL 489, который является стандартом тестирования и внесения в список выключателей. Любой выключатель может выдерживать 100% своего номинального тока, но его тепловые компоненты, а именно его наконечники, где заканчиваются проводники, не предназначены для того, чтобы выдерживать этот номинал бесконечно в реальных сценариях, где факторы окружающей среды, такие как вентиляция и температура окружающего воздуха, могут ухудшить их способность рассеивать тепло.
NEC допускает исключение из этого правила в виде выключателя, специально рассчитанного на непрерывную выдержку 100% своего номинального тока. Эти выключатели идентифицируются как таковые и могут иметь другие внутренние компоненты, такие как более тяжелые наконечники, но, что более важно, к ним предъявляются строгие требования к установке, чтобы поддерживать этот номинал. Другими словами, это не те выключатели, которые вы найдете в Lowe’s или Home Depot, если хотите установить новый автоматический выключатель.
